Fusion360で意匠図を作る

デザイン作業に付随して6面図等、意匠図を作る事があります。

Fusion360では図面作成（2次元図）からPDF等に書き出せるのですが、いくつか問題も出てきます。

問題1、デカールで貼り付けたグラフィック等は図面に反映されない。

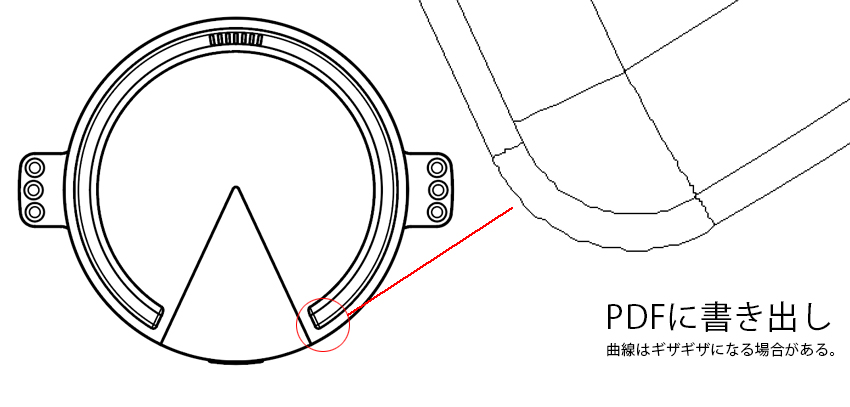

問題2.自由曲線は細かい線分に分解される。特に細かいフィレット等の線はガタガタでデータを重くします。

特にフォームで作成したようなオブジェクトはEPS等ベクターデータとして書き出してもあまり意味がなさそうです。

意匠図等、書類に添付する様な画像はあまり大きく扱わないことが多いので、サイズ等に問題が無い場合はメインの画面のスクリーンショットを使用します。（各ディメンションごとにショットを取って貼り合わせています）

こちらの場合、デカールが生きているのが最大のメリットです。

設定としては（メイン画面下側のアイコン群から）
表示スタイル：　エッジのみを表示したワイヤーフレーム
カメラ：　正投影
デカールは黒にして貼る。白黒（グレースケール）でも背景は透過pngにする。背景白はグレー表示されます。

細かい線の太さの調整は出来ませんが意外に使えると思います。（ある程度はスクリーンショット作成時の大きさで調整できます）

ちょっとした小技のご紹介でした（202101時点のFusion360での挙動です）
