非接触フックとアマビエチャレンジ

非接触用フック(グリップ)の考察です。
エレベーターのボタン、ドアノブ、つり革などに直接触らなくていい物を目標に
ごつごつしない、出来れば可愛い、ユーモアの感じられる物を目指しました。

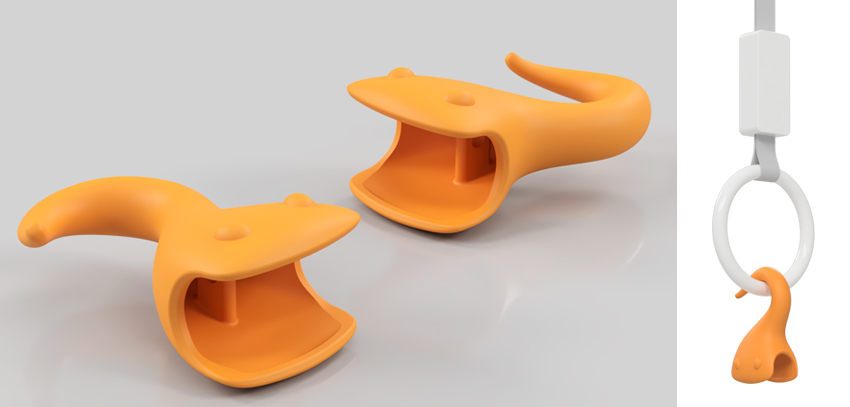

試作一号【ヘビ型フック】別名【ニョロンフック】

ドアをくわえ込ませる口のサイズ、グリップ、つり革用のフックまでをコンパクトにまとめるのに少し手間取りましたが、なんとかまとめてみました。

口の中にあるのはキーリールを取り付ける穴です。

こういった物は使ってみないと何とも言えないのでDMMで出力してみることに・・・
(これで出力経費が約5000円まだまだ外注は高い!)

そして約10日程で出力したものが手元に届きました。

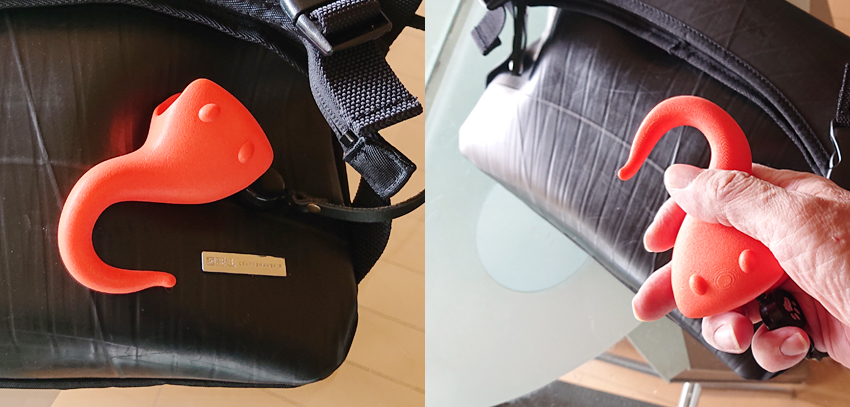

早速キーリールを取り付け、カバンにセット。大人が持つには子供っぽすぎるな・・・(笑)

あまり出歩けないので家のドアやらマンションのエレベーターで色々テスト。

結果、基本的には悪くないです。

ただ、樹脂が硬いのでドアなど開ける時に少し滑ってしまうことが判明。

まぁ慣れれば問題ない範囲かな。

あまびえ様バージョン

もう少し楽しい形に出来ないかと #アマビエチャレンジ してみました。

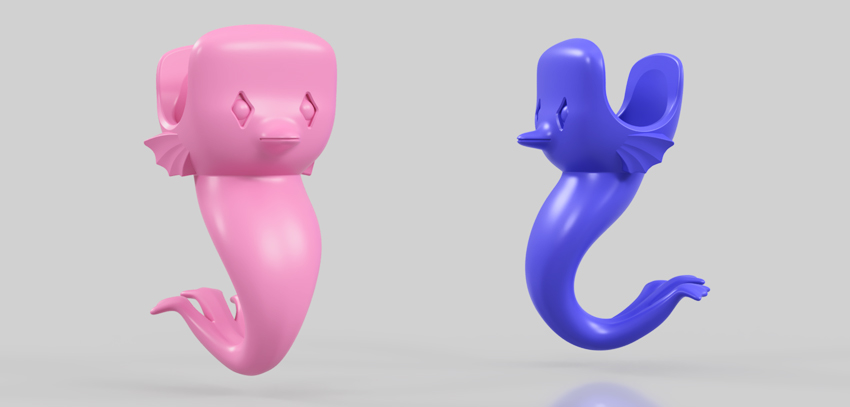

まずはFusion360で大まかに形を作成です。

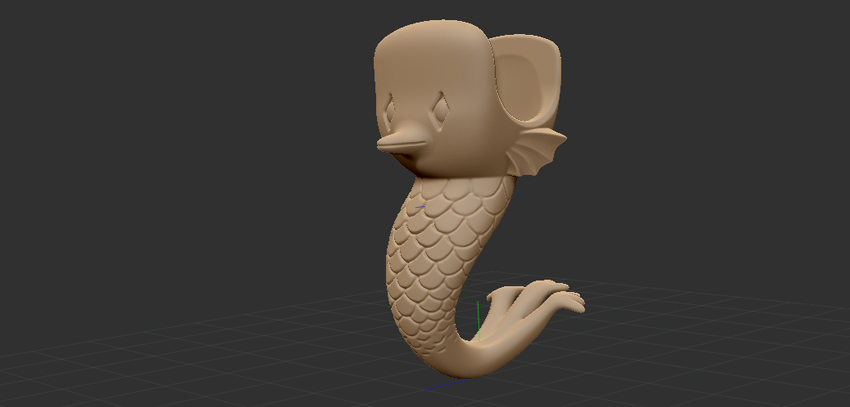

鱗がないとつるつるして物足りない・・・というわけで一度STLに書き出した物をZBrushに読み込み、鱗を書き込みました。

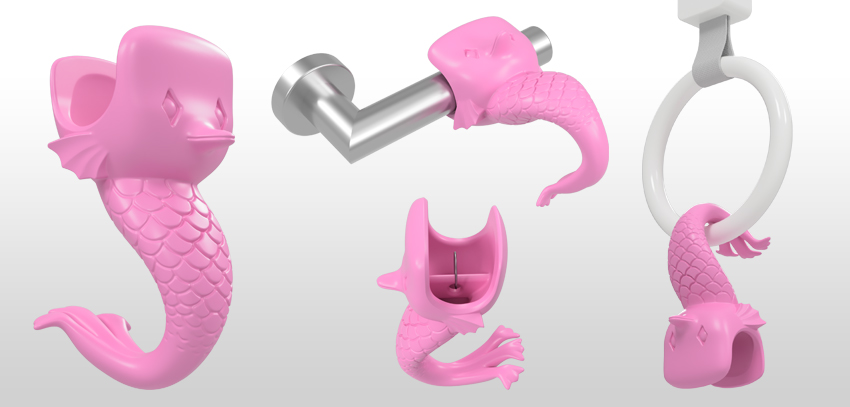

ドアやつり革等、こんな感じで使ってもらえると楽しめそうです。

こちらは現在DMMにて出力中です。完成したら後日追記予定です。

DMMから出力品が届きました。

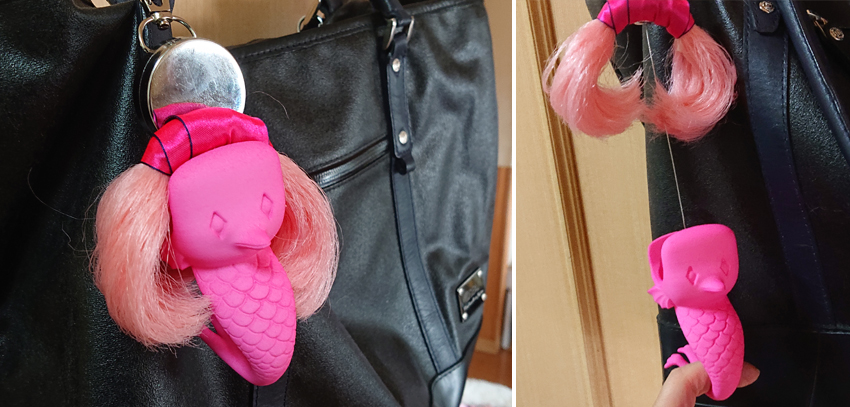

キーリールに取り付ける際にちょっと遊んでみました。

アマビエ様にかつらをかぶせて・・・・使用時はびぇ~んと伸びます(笑)



今までのデータ二種類(STL)を公開したいと思います。商用目的以外でしたらご自由にお使いください。

サポート材を想定していないので、内側のサポート材除去は大変かもしれないです・・・

材料や、プリンターの方式によって強度差が生じます。強度保障はしかねますのでご注意ください。

へび型フックのダウンロード(3.5MB)

あまびえ様フックのダウンロード(23.5MB)

コロナのお守りにどうぞ!
