Fusion360にSVGファイルを読み込む

Fusion360小ネタです。

Fusioイラストレーターから書き出したSVGファイルを読み込む際にFusion360ではスケールが合わないようです
(2019 12時点)
もっとも私のイラレのバージョンが古いせいかもしれませんが(笑) 100mmの正円を読み込むと75mmになってしまうようです。

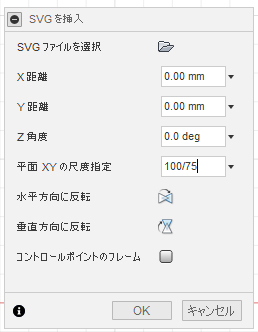

なのでSVG挿入時にスケールの部分に単純な計算式 100/75を入れるとほぼ正確に表示することが出来ます。
(あくまで、ほぼ!です。)

ひょとしたら設定によって読み込みスケールが違ってる!ということもあるかもしれませんがスケールに計算式を入れるという所だけ覚えておけば自分の環境に合わせることが出来るかも?

イラストレーター側の設定としては(私の場合CS4で参考にならないかもですが)SVG書き出し精度は7桁で行っています。
又DXFだとイラストレーターと原点が一致しているようですがSVGの場合、何故か用紙サイズの左上が原点になっているようです。
